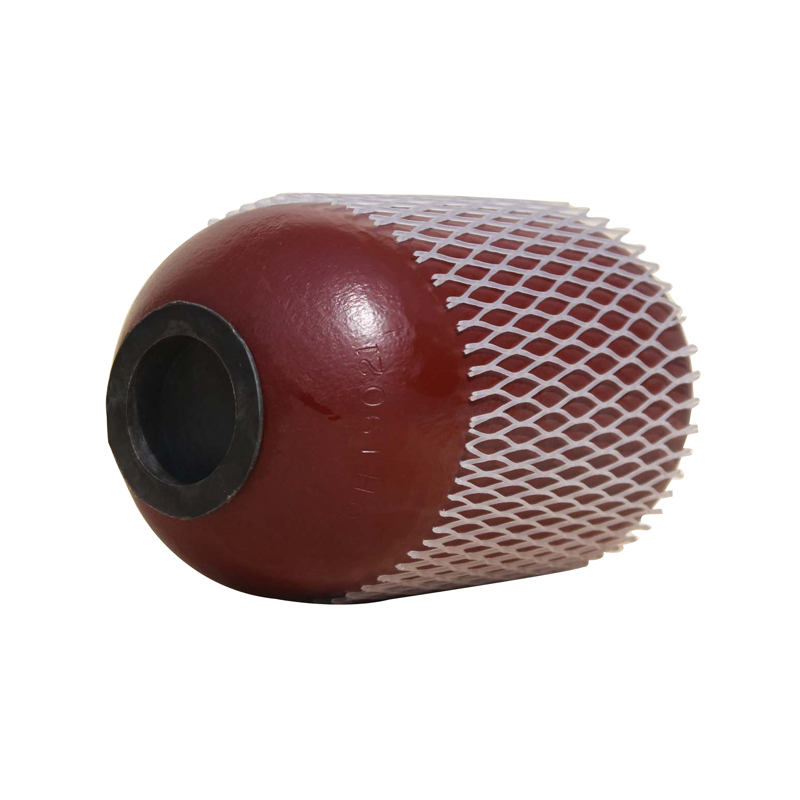

囊式蓄能器殼體

SPECIFITIONS FOR BLADDER TYPE ACCUMULATOR(GB/T 20663)

序號 NO.	型號 TYPE	工作壓力 SERVICE PRESSURE (Mpa)	容積 CAPACITY V(L)	重量（約）WEIGHT APPROX. W(Kg)	液體口接頭尺寸 CONNECTING SIZE FOR LIQUID PASSAGE		高度（約） HEIGHT APPROX. L (mm)	直徑 DIAMETER Do（mm）	B (mm)	C ( mm)	E (mm)	ФF （mm）	ФG (mm)	Фh (mm)
					法蘭連接 Flange ФI	螺紋連接 Thread A
1	NXQA-(10~57)/20-L-Y	20	10	39		M60×2 ZG2＂	556	229	58	92	36.9	76
			19	60			854
			38	95			1375
			42	106			1525
			57	137			1978
2	NXQA-(25~40)/31.5-L-Y	31.5	25	76		M60×2	1069	229	77	92	41.6	76
			40	113			1556
3	NXQAB-(20~42)/20-L-Y	20	20	60		M60×2	865	229	73	92	41.6	76
			25	76			1069
			38	95			1385
			42	113			1535
4	NXQA-(10~40)/10-L-Y	10	10	42		M60×2	660	219	84	86	41.6	75
			16	57			870
			25	79			1170
			40	119			1690
5	NXQA-(10-40)/10-F-Y	10	10	46	Ф50		685	219	85	110	41.6		125	160
			16	61			895
			25	83			1195
			40	123			1715
6	NXQA-(10~40)/20-L-Y	20	10	42		M60×2	660	219	84	86	41.6	75
			16	57			870
			25	79			1170
			40	119			1690
7	NXQA-(10~40)/20-F-Y	20	10	46	Ф50		685	219	85	110	41.6		125	160
			16	61			895
			25	83			1195
			40	123			1715
8	NXQA-(10~40)/31.5-L-Y	31.5	10	42		M60×2	660	219	84	86	41.6	75
			16	57			870
			25	79			1170
			40	119			1690
9	NXQA-(10~40)/31.5-F-Y	31.5	10	46	Ф50		685	219	85	110	41.6		125	160
			16	61			895
			25	83			1195
			40	123			1715
10	NXQA-(1.6~6.3)/10-L-Y	10	1.6	12.82		M42×2	355	152	74	66	41.6	61.5
			2.5	15			420
			4	18.6			530
			6.3	25.6			700
11	NXQA-(1.6~6.3)/20-L-Y	20	1.6	12.82		M42×2	355	152	74	66	41.6	61.5
			2.5	15			420
			4	18.6			530
			6.3	25.6			700
12	NXQA-(1.6~6.3)/31.5-L-Y	31.5	1.6	12.82		M42×2	355	152	74	66	41.6	61.5
			2.5	15			420
			4	18.6			530
			6.3	25.6			700
13	NXQA-(40~100)/10-L-Y	10	40	134		M72×2	1066	100	229	106	55.37	90
			63	188			1500
			80	221			1760
			100	274			2200
14	NXQA-(40~100)/20-L-Y	20	40	134		M72×2	1066	100	299	106	55.37	90
			63	188			1500
			80	221			1760
			100	274			2200
15	NXQA-(40~100)/31.5-L-A	31.5	40	134		M72×2	1066	100	299	106	55.37	90
			63	188			1500
			80	221			1760
			100	274			2200
16	NXQA-(40~100)/10-F-Y	10	40	142	Φ63		1086	96	299	130	55.37		150	200
			63	196			1520
			80	229			1780
			100	282			2220
17	NXQA-(40~100)/20-F-Y	20	40	142	Φ63		1086	96	299	130	55.37		150	200
			63	196			1520
			80	229			1780
			100	282			2220
18	NXQA-(40~100)/31.5-F-Y	31.5	40	142	Φ63		1086	96	299	130	55.37		150	200
			63	196			152
			80	229			1780
			100	282			2220
19	NXQAB-(10~40)/31.5-L-Y	31.5	10	42		M60×2	646	70	219	86	41.6	82
			16	57			856
			25	79			1156
			40	119			1676

蓄能器殼體是蓄能器的主要承壓元件，公司除按照GB(中國)、ASME（美國）以外，還可以按照PED2014/68/EU（歐盟）、JIS（日本）等規范設計、制造和檢驗。殼體均采用優質合金材料。公司的生產工藝先進，檢測手段完善，產品性能穩定。公司生產的各種規格的殼體，主要出口美國、歐洲、日本等地，并部分供應國內的用戶，深受用戶好評。
