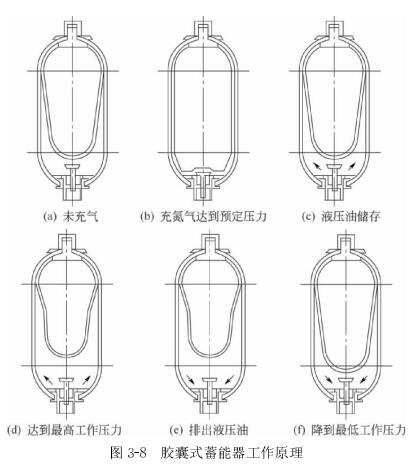

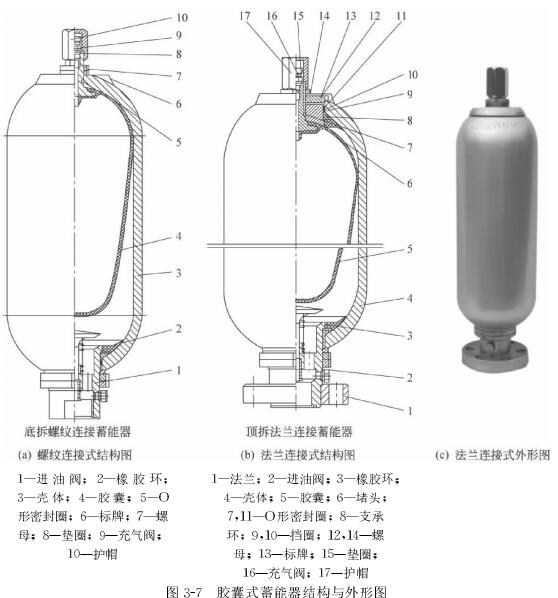

蓄能器由膠囊、殼體（分為氣液兩個腔室）兩部分組成。膠囊內充氮氣，膠囊與殼體組成的腔室充液壓油。當液壓油進入蓄能器殼體時，膠囊內氣體體積隨壓力增加而減少，從而使液壓油儲存起來。若液壓系統需增加液壓油，則蓄能器在氣體膨脹壓力推動下，將液壓油排出給以補充，以達到穩壓、補漏的作用。圖3-7所示為膠囊式蓄能器的結構與外形。其工作原理見圖3-8。
主要特點：與其他形式蓄能器比較，它具有油氣隔離，油不易老化，反應靈敏，尺寸小，重量輕等特點。在液壓系統中起儲存能量，穩定減壓、減少液壓泵功率,補償漏損,吸收沖擊壓力和脈動壓力等多種作用。
與管道連接方式：螺紋連接,法蘭連接。固定方式：緊固環和支承座。安裝方式：垂直安裝。工作溫度：-10~70℃。充入氣體：氮氣。工作介質：石油基礎液壓。蓄能器通過過渡接頭與管路連接。
